命名規則：

14E4715F1-X-□□□

規格

說明

14

電機外徑：35mm

E

電機類型：外部驅動式

47

機身長度：47mm

15

額定電流：1.5A

F1

絲桿代碼

X

配件代碼：E1(1000線編碼器）、E2（2000線編碼器）、

B（剎車）、C（一體式）

□

絲桿長度：□mm

□□□

絲桿端部加工定制表：G光軸、A一字槽、M內螺紋

電機參數:

產品型號

電壓

額定

電流

保持

力矩

機身長

推薦

驅動器

14E3410F1-X-□□□

1.4V

1.5A

0.14N.m

34mm

脈沖型S-224D

14E4715F1-X-□□□

2.9V

1.5A

0.35N.m

47mm

漢德保電機可根據客戶要求定制：繞線參數、出線方式。

漢德保其他類型驅動器有：功能型（開關型、模擬量型）、總線型（RS485、CANopen、EtherCAT等）

絲桿參數：

產品型號

絲桿直徑

導程（mm）

步長1.8°（mm）

斷電自鎖力（N）

F3

6.35mm

1.27

0.00635

150

F6

2.54

0.0127

40

F10

6.35

0.03175

15

F12

12.7

0.0635

3

F13

25.4

0.127

0

請注意：其他絲桿直徑、導程可根據客戶要求定制。

編碼器性能參數

編碼器解析度

1000線、2000線可選

工作溫度

-20℃-85℃

儲藏溫度

-40℃-85℃

濕度

RH90%max，非冷凝環境

供電電壓

+5VDC（最大7VDC）

電流消耗

30mA

極限頻率

120KHz

極限速度

6600r/min

脈沖寬度

180±30°e

相位偏移

90±50°e

最大輸出電流

150mA

信號電平

低0V;高+3.5V；

無負載，+3V有負載

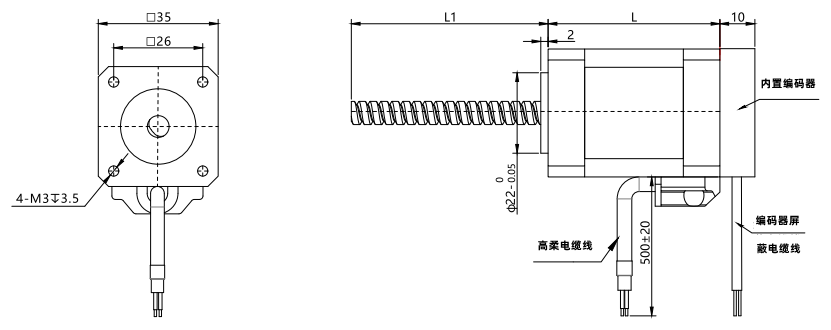

尺寸圖

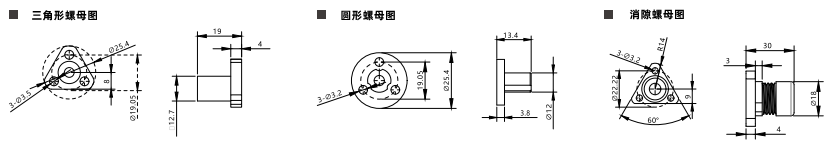

螺母圖

請注意：

1、絲桿長度及端部加工可按照客戶要求定制；

2、T型絲桿表面可做PTFE涂覆處理；

3、可選消隙螺母；

4、可定制左右雙螺紋絲桿；

5、螺母材質可定制。

安裝方法：

1、請盡量考慮散熱線、防止振動的問題，將電機牢牢地固定在強韌的金屬面上。

2、務必用電機前端蓋的安裝凸臺定位，并注意公差配合，嚴格保證電機輸出軸與負載的同心度。
