產品中心現貨充足、定制生產、品質可靠、價格更低、規格齊全、嚴守交期

查看信息

命名規則：

24E5550G1605-X-□□□

規格

說明

24

電機外徑：60mm

E

電機類型：外部驅動式

55

機身長度：55mm

50

額定電流：5.0A

G

絲桿代碼

X

配件代碼：E1(1000線編碼器）、E2（2000線編碼器）、

B（剎車）、C（一體式）

□

絲桿長度：□mm

□□□

絲桿端部加工定制表：G光軸、A一字槽、M內螺紋

電機參數：

產品型號

電壓

額定

電流

保持

力矩

機身長

推薦

驅動器

24E5550G1605-X-□□□

2.1V

5A

1.5N.m

55mm

脈沖型：ISD880

24E7550G1605-X-□□□

2.9V

5A

2.5N.m

75mm

漢德保電機可根據客戶要求定制：繞線參數、出線方式。

漢德保其他類型驅動器有：功能型（開關型、模擬量型）、總線型（RS485、CANopen、EtherCAT等）

絲桿參數：

產品型號

絲桿直徑

導程

精度等級

定位精度

軸向間隙

1202

12mm

2mm

C7

±0.05

≤0.03

1205

5mm

1210

10mm

請注意：其他絲桿直徑、導程可根據客戶要求定制。

編碼器性能參數

編碼器解析度

1000線、2000線可選

工作溫度

-20℃-85℃

儲藏溫度

-40℃-85℃

濕度

RH90%max，非冷凝環境

供電電壓

5V

上升/下降沿時間

2ms

脈寬

100us

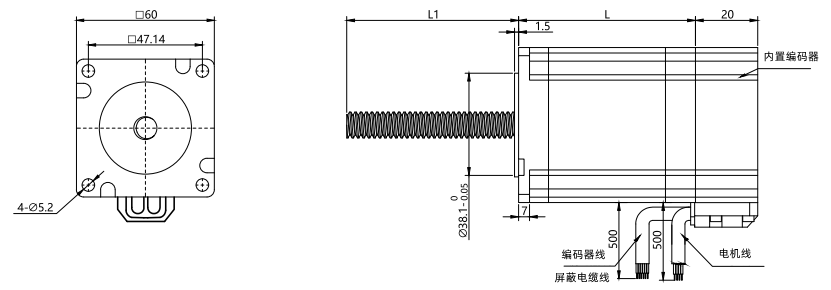

尺寸圖

請注意：

1、絲桿長度及端部加工可根據客戶要求加工；

2、T型絲桿表面可做PTFE涂覆處理。

安裝方法：

1、請盡量考慮散熱線、防止振動的問題，將電機牢牢地固定在強韌的金屬面上。

2、務必用電機前端蓋的安裝凸臺定位，并注意公差配合，嚴格保證電機輸出軸與負載的同心度。
