1、螺母往復運動;
2、最大推力2400N;
3、簡化結構設計,降低結構成本;
4、機身長度、絲桿長度、導程可根據客戶要求定制;
5、應用于醫療設備、半導體設備、閥門控制、X-Y工作臺、手持式儀器或任何需要精確直線運動的地方。
15817488109
命名規則:
34E7660G1620-X-□□□
規格 | 說明 |
34 | 電機外徑:86mm |
E | 電機類型:外部驅動式 |
76 | 機身長度:76mm |
60 | 額定電流:6.0A |
G1 | 絲桿代碼 |
X | 配件代碼:E1(1000線編碼器)、E2(2000線編碼器)、 B(剎車)、C(一體式) |
□ | 絲桿長度:□mm |
□□□ | 絲桿端部加工定制表:G光軸、A一字槽、M內螺紋 |
電機參數:
產品型號 | 電壓 | 額定 電流 | 保持 力矩 | 機身長 | 推薦 驅動器 |
34E7660G1620-X-□□□ | 3V | 6A | 4N.m | 76mm | 脈沖型:ISD880/ISA880 |
34E11460G1620-X-□□□ | 4.8V | 6A | 8N.m | 114mm |
漢德保電機可根據客戶要求定制:繞線參數、出線方式。
漢德保其他類型驅動器有:功能型(開關型、模擬量型)、總線型(RS485、CANopen、EtherCAT等)
絲桿參數:
產品型號 | 絲桿直徑 | 導程 | 精度等級 | 定位精度 | 軸向間隙 |
1605 | 16mm | 5mm | C7 | ±0.05 | ≤0.03 |
1610 | 10mm | ||||
1616 | 16mm | ||||
1620 | 20mm |
請注意:其他絲桿直徑、導程可根據客戶要求定制。
編碼器性能參數:
編碼器解析度 | 1000線 |
工作溫度 | -20℃-85℃ |
儲藏溫度 | -40℃-85℃ |
濕度 | RH90%max,非冷凝環境 |
供電電壓 | 5V |
上升/下降沿時間 | 2us |
脈寬 | 100us |
請注意:
1、絲桿長度及端部加工可根據客戶要求加工;
2、T型絲桿表面可做PTFE涂覆處理;
3、可選消隙螺母、可定制左右雙螺紋絲桿;
4、螺母材質可定制。

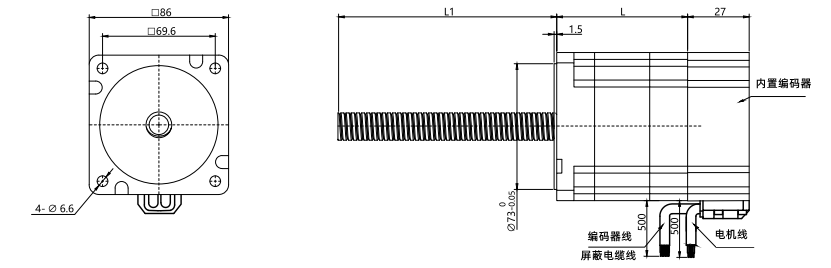

安裝方法:
1、請盡量考慮散熱線、防止振動的問題,將電機牢牢地固定在強韌的金屬面上。
2、務必用電機前端蓋的安裝凸臺定位,并注意公差配合,嚴格保證電機輸出軸與負載的同心度。
